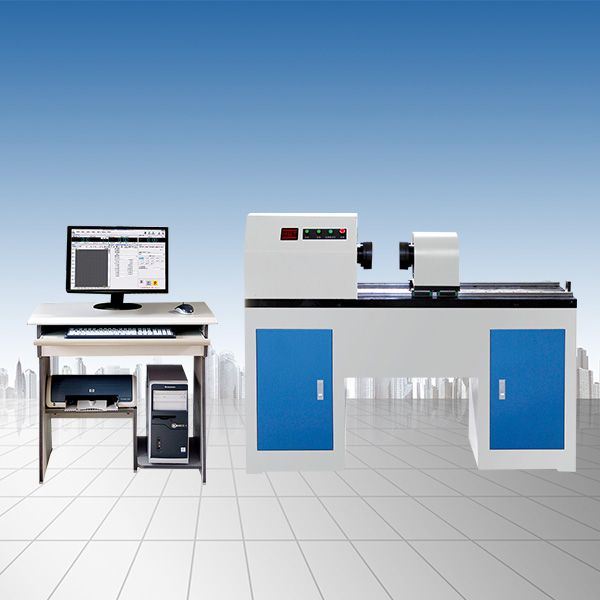

传动轴扭转试验机
传动轴扭转试验机主要用于金属、非金属材料及骨骼、假体等生物产品扭转试验，能实现扭矩及扭角控制，配合相应附件可对零部件和构件进行抗扭试验。是质检单位、大专科研院所及工矿企业必备的试验设备。
传动轴扭转试验机主要用于金属、非金属材料及骨骼、假体等生物产品扭转试验，能实现扭矩及扭角控制，配合相应附件可对零部件和构件进行抗扭试验。是质检单位、大专科研院所及工矿企业必备的试验设备。
传动轴扭转试验机主机标准配置
|
配置名称 |
配置型号或说明 |
数量 |
|
主机 |
高强度卧式主机 |
一台 |
|
电机及伺服系统 |
台湾东元 |
一套 |
|
驱动器 |
国产 |
一套 |
|
高精直线导轨 |
ABBA |
二套 |
|
扭矩传感器 |
200NM/300NM/500NM选配 |
一只 |
|
摆线针轮减速机 |
|
一台 |
|
高精度角度编码器 |
|
一台 |
|
控制器 |
大液晶显示测控系统 |
一套 |
|
试验夹具 |
NZL |
一套 |
|
计算机 |
联想 |
一台 |
|
打印机 |
HP |
一台 |
|
试验软件 |
Windows 平台下 |
一套 |
|
测控系统 |
|
一套 |
传动轴扭转试验机 技术指标
|
产品型号 |
NDW-1000 NDS-500 |
NDW-2000 NDS-2000 |
NDW-3000 |
NDW-5000 |
|
扭矩 |
1000N.M |
2000N.M |
3000N.M |
5000N.M |
|
试验机等级 |
1级 |
|||
|
控制方式 |
微机控制 |
|||
|
扭矩测量范围 |
2%～100%F·S |
|||
|
扭矩示值准确度 |
≤±1% |
|||
|
转角示值准确度 |
≤±1% |
|||
|
转角显示分辨力 |
0.01° |
|||
|
扭转角 |
99999° |
|||
|
扭角速率控制调节范围 |
0.05-800°/min |
|||
|
夹头有效间距 |
600mm(标准机型，可按用户需要定做） |
|||
|
试验旋转方向 |
双向 |
|||
|
电源 |
220V±10%，50Hz |
|||
试验机工作条件：
u 电源：AC 220V 50HZ
u 环境温度：10℃～40℃
u 相对湿度：≤80%
u 工作环境应清洁，无腐蚀性介质、无明显振源和电磁干扰
